Определение

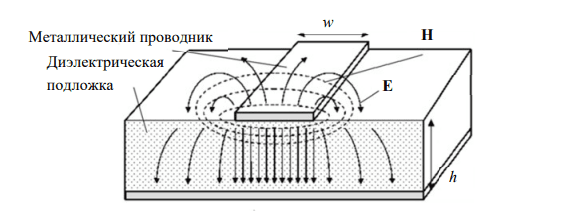

Диэлектрическая подложка — это пластина, выполненная из изолирующего материала, на поверхности которой формируются проводящие элементы электронных схем. Она обеспечивает электрическую изоляцию между слоями, влияет на параметры сигнала и теплопроводность устройства.
Материалы и их ключевые параметры
Выбор материала подложки определяется требуемыми характеристиками: рабочий диапазон частот, точность, тепловая нагрузка и стоимость.
Каждый материал обладает уникальными характеристиками, среди которых:
- диэлектрическая проницаемость (ε): чем больше, тем компактнее подложка;
- тангенс угла потерь (tgδ): определяет потери при на сверхвысоких частотах, чем ниже, тем эффективнее устройство;
- теплопроводность: критически важный параметр, характеризующий способность тел проводить тепловую энергию от более нагретых тел к менее нагретым;
- температурный коэффициент диэлектрической проницаемости: характеризует стабильность диэлектрической проницаемости при изменении температуры.
Основные классы материалов представлены в таблице:
| Класс материала | Пример | ε | tgδ | Особенности |
| Стандартные | Эпоксидное стекло | 4.2 - 4.8 | 0.02 | дешевые, высокая прочность, но высокие потери на СВЧ |
| Высокочастотные | Rogers RO4003 (керамика+стекло) | 2.2 - 3.5 | 0.001 - 0.003 | малые потери, стабильность параметров, высокая стоимость |
| Гибкие | Полиимид, тефлон | 3.2 - 3.5 | 0.002-0.02 | гибкость, стойкость к температурам, сложность обработки |
| Керамические | Алюмооксид | 9.6 - 9.8 | 0.0001 - 0.0004 | высокая теплопроводность и стабильность, хрупкость |
Область применения
Применяется в широком спектре радиоэлектронных устройств, к ним относятся:
- антенны: патч-антенны (Wi-Fi, Bluetooth, GPS, телефоны, базовые станции сотовой связи) и фазированные антенные решетки (радары, сети 5G);
- печатные платы;
- СВЧ-фильтры, усилители, смесители;
- микросхемы СВЧ-диапазона;
- сенсоры и датчики.
Заключение
Таким образом, диэлектрическая подложка является одним из важнейших элементов, определяющих характеристики радиоэлектронного устройства. Благодаря разнообразию материалов, каждый инженер может найти для себя оптимальный вариант, соответствующий требуемому качеству и цене.
