Определение
Печатная плата (ПП) — это конструктивная основа для монтажа и электрического соединения электронных компонентов. Она представляет собой диэлектрическую пластину с проводящими дорожками, которые формируют электрические цепи устройства. Проектирование ПП является ключевым этапом создания любой современной электронной аппаратуры — от бытовой техники до сложных радиотехнических систем.
Конструкция и материалы
Основой печатной платы служит диэлектрический материал (чаще всего стеклотекстолит или композиты на основе эпоксидных смол), на который нанесен медный слой. Токопроводящие дорожки формируются методом травления или лазерной обработки. Для защиты и повышения надежности применяются паяльные маски, а также покрытия контактных площадок (олово, золото и другие).
Типы и слоистая структура
- Односторонние — простые и дешёвые, с дорожками только на одной стороне
- Двусторонние — с проводниками на обеих сторонах
- Многослойные — сложные конструкции с несколькими слоями проводников, разделёнными диэлектриком. Такой тип используют для компактных и функционально насыщенных устройств. Количество слоёв зависит от требований к устройству: функциональности, надёжности и электромагнитной совместимости

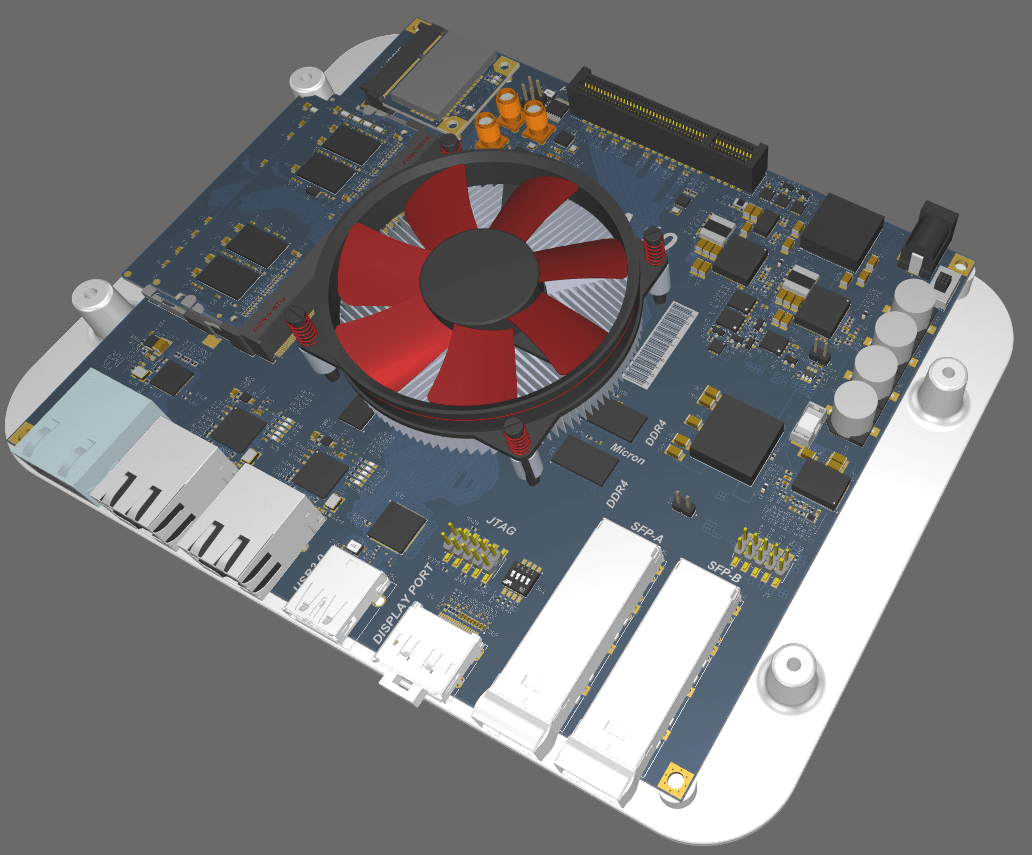

Трассировка печатной платы
Топология платы разрабатывается с учетом электрических, механических и тепловых требований. Трассировка дорожек выполняется для минимизации наводок, уменьшения длины соединений и согласования импедансов. В высокочастотных схемах особое внимание уделяется разводке дифференциальных пар, питанию и заземлению, а также экранированию критически важных цепей.
Особенности монтажа
Существуют два основных метода монтажа:

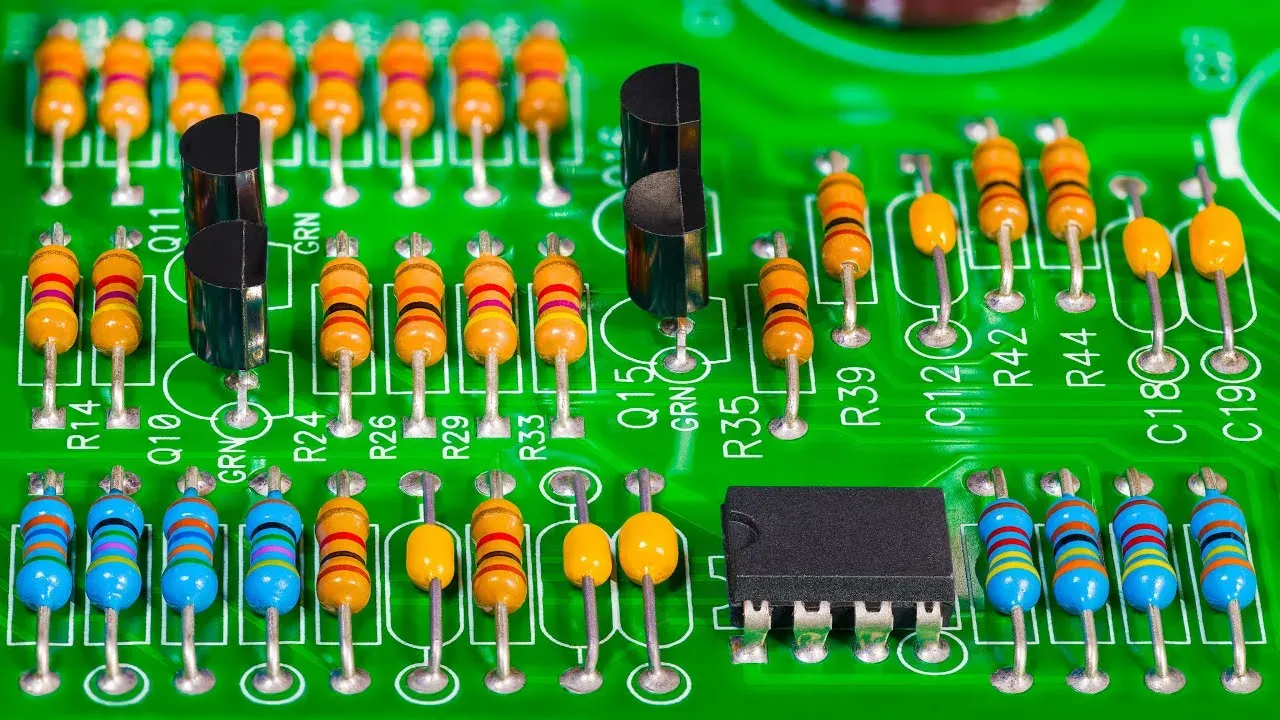

- Выводной монтаж — классический способ с установкой компонентов через отверстия

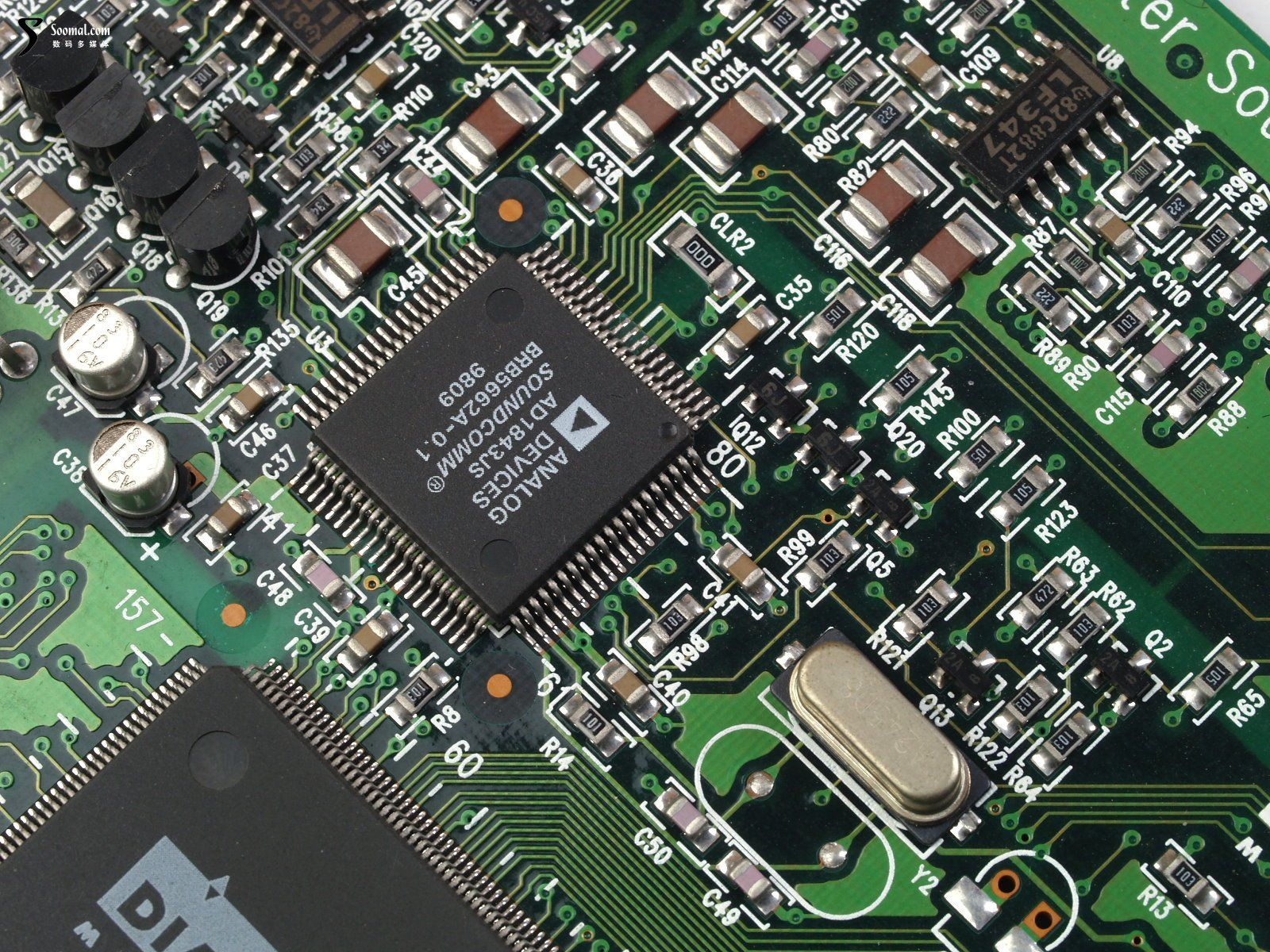

- Поверхностный монтаж (SMD) — современный метод, который позволяет уменьшить размеры платы и автоматизировать сборку. Часто применяют комбинированный подход
Печатная плата — важнейший элемент любой электронной системы. Грамотное проектирование ПП, правильный выбор типа и структуры, оптимальная топология платы и использование современных технологий монтажа обеспечивают надежность, компактность и функциональность конечного устройства.
