Определение
Аналоговый фильтр — это электронное устройство, которое избирательно пропускает или подавляет сигналы определённых частот в аналоговом (непрерывном) виде. Такие фильтры работают с электрическими сигналами в реальном времени и применяются в радиотехнике, аудиосистемах, связи и СВЧ-устройствах.
Фильтры основаны на реактивных элементах: резисторах (R), конденсаторах (C) и индуктивностях (L). Частотная селективность достигается за счёт того, что сопротивление этих компонентов зависит от частоты.

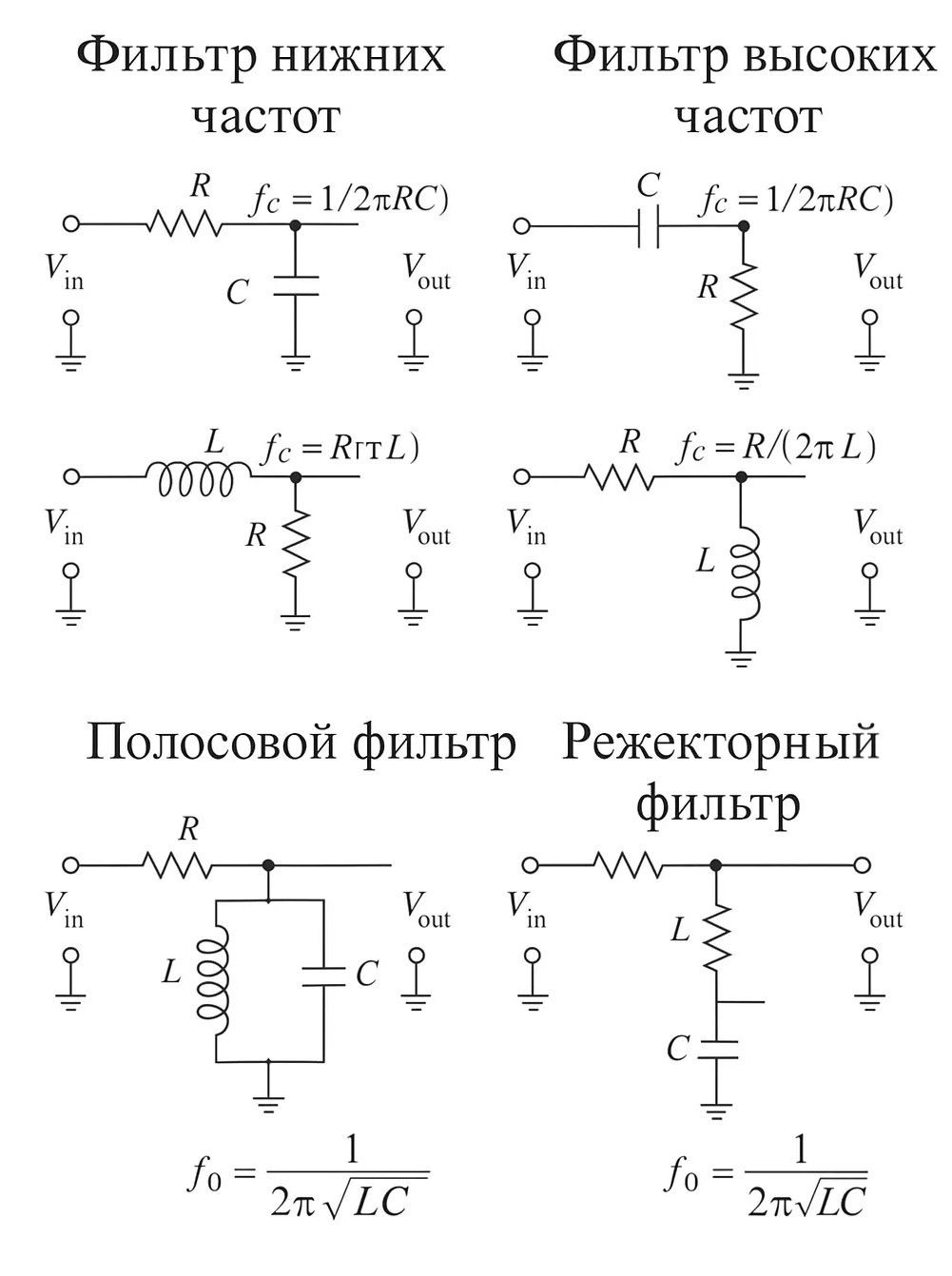

Типы аналоговых фильтров
- Фильтр нижних частот – пропускает сигналы ниже определённой частоты (среза), а более высокие частоты подавляет
- Фильтр верхних частот – пропускает только высокие частоты, блокируя низкие и удаляет низкочастотные шумы
- Полосовой фильтр – пропускает только сигналы в заданной полосе частот, отсекая всё вне этой полосы
- Режекторный фильтр – подавляет узкую полосу частот, пропуская остальные
В диапазоне СВЧ (сверхвысокие частоты, >1 ГГц) фильтры выполняются с использованием коаксиальных резонаторов, микрополосковых линий, волноводов и других специальных технологий. Часто применяются гибридные схемы, сочетающие аналоговую и цифровую фильтрацию, особенно в современных радиосистемах.

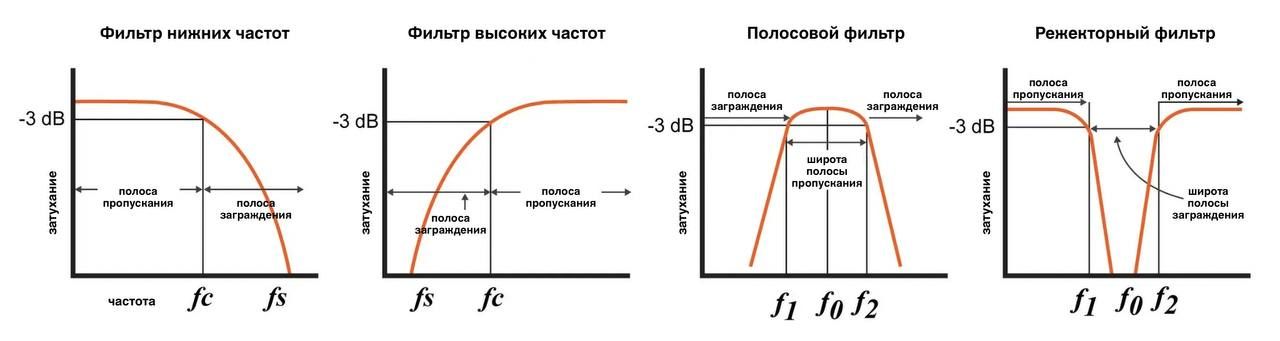

Амплитудно-частотная характеристика (АЧХ) описывает, как аналоговый фильтр пропускает или подавляет сигналы разных частот. АЧХ показывает, как амплитуда выходного сигнала зависит от частоты входного сигнала. График АЧХ позволяет:
- Определить частоту среза
- Измерить затухание вне полосы пропускания
- Визуализировать эффективность фильтра
