Определение
Конденсатор — это электрический компонент, предназначенный для накопления и хранения электрического заряда и энергии электрического поля.
Конструкция

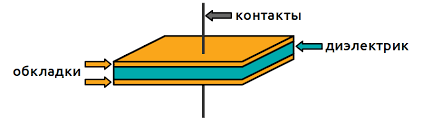

Конденсатор состоит из двух проводящих обкладок, разделенных диэлектриком. Диэлектрик - изоляционный материал (воздух, керамика, пластик и т.д.)
Принцип работы
Конструкция конденсатора позволяет ему накапливать заряд и временно сохранять его в виде электрического поля между двумя его пластинами. При подаче напряжения одна пластина накапливает положительный заряд, а другая - отрицательный. Благодаря диэлектрику, вместо соединения этих зарядов, возникает электрическое поле. После отключения напряжения конденсатор отдает накопленный заряд в цепь.
Основные характеристики
Емкость (С) - основная характеристика конденсатора, показывающая сколько заряда (Q) он может накопить при заданном напряжении (U). Измеряется в Фарадах [Ф].
Номинальное напряжение - максимальное напряжение, при котором конденсатор будет сохранять свои рабочие характеристики.
Виды
Конденсаторы классифицируются по следующим типам:
По типу диэлектрика и материала:
- Керамические
- Пленочные
- Электролитические
- Слюдяные
- Бумажные
- Воздушные
- Вакуумные
По назначению:
- Постоянные: задают временные задержки в фильтрах или генераторах
- Переменные (подстроечные) : регулируют амплитудно-частотные характеристики цепей
Применение
Применяется для фильтрации сигналов, сглаживания пульсаций, блокировки постоянного тока, а также в схемах связи и пуска электродвигателей.
Заключение
Конденсатор - незаменимый элемент любой электрической схемы, который позволяет сглаживать пульсации напряжений и легко управляется изменением частоты.
