МКЭ в САПР «ГАММА»: как работает модуль и какие задачи он решает

Введение

Современное инженерное проектирование характеризуется постоянным ростом сложности технических систем, ужесточением требований к их точности, надежности и функциональным характеристикам. Развитие высокочастотной техники, микро- и наноразмерных устройств, а также высокоточных механических и электромагнитных компонентов делает невозможным эффективное проектирование исключительно на основе аналитических методов и экспериментальных прототипов.


В этих условиях численные методы моделирования становятся основным инструментом инженерного анализа. Они позволяют на ранних этапах проектирования прогнозировать поведение изделия, оценивать влияние геометрии, материалов и граничных условий, а также снижать затраты времени и ресурсов на разработку и испытания.


Особое место среди этих подходов занимает метод конечных элементов, широко применяемый благодаря своей универсальности. Он позволяет эффективно анализировать сложные геометрические формы и определять распределение полей, что особенно важно при решении задач с повышенными требованиями к точности результатов.


Актуальность

В последние годы МКЭ стал стандартным инструментом для электромагнитных расчетов, особенно в области СВЧ-электроники и разработки компактных, сложных по конструкции устройств, где требования к точности сетки постоянно растут. В статье рассматривается реализация собственного модуля МКЭ в системе САПР «ГАММА», основанного на векторных конечных элементах высокого порядка, что обеспечивает высокую точность и эффективность расчетов в современных инженерных задачах.


В области электромагнитных расчетов метод конечных элементов особенно актуален для анализа частотных характеристик систем. Это связано с тем, что большинство задач моделирования в СВЧ-электронике и радиотехнике требуют детального изучения поведения электромагнитных полей именно в частотной области. В этом контексте МКЭ используется для решения уравнений Максвелла по частоте, что позволяет получать распределение полей, характеристики резонансов, коэффициенты передачи и отражения.

МКЭ, реализованный в «ГАММА», предназначен для решения внутренней задачи электродинамики в частотной области относительно напряженности электрического поля. Основная внутренняя краевая задача электродинамики сводится к нахождению электромагнитного поля в некоторой линейной области V, ограниченной замкнутой поверхностью S. Если мы ходим решать краевую задачу электродинамики методом конечных элементов, то в качестве основного уравнения берется уравнение второго порядка относительно вектора напряженности электрического или магнитного поля:

Где - плотность стороннего электрического тока (из уравнений Максвелла). Это уравнение используется в большинстве задач, т.к. наибольший интерес представляет именно электрическое поле.

Из этого уравнения можно найти напряженность магнитного поля:

Граничные условия задают поведение электромагнитных полей на границах расчетной области, обеспечивая однозначность решения уравнений Максвелла и соответствие модели реальным физическим объектам. В САПР Гамма реализованы основные типы граничных условий, применяемых в моделировании электромагнитных задач:


• Электрическая стенка моделирует идеальный проводник, в котором электрическое поле внутри отсутствует, а токи протекают только по поверхности. Здесь учитывается, что нормальная составляющая вектора напряженности электрического поля равна нулю. Такое приближение справедливо для хорошо проводящих металлов на высоких частотах. 𝑛×𝑬 =0

• Магнитная стенка — это математическая абстракция, описывающая поверхность, на которой магнитное поле не имеет тангенциальной составляющей (нормальная составляющая вектора напряженности магнитного поля равна нулю). В природе такие материалы отсутствуют, поэтому магнитная стенка используется исключительно как инструмент моделирования. 𝑛×𝑯 =0

• Сосредоточенные элементы (R/L/C) —  Используются для учета дискретных электрических компонентов в непрерывной МКЭ-модели.

• Конечная проводимость с учетом шероховатости —  Моделирует реальные металлы, отличные от идеального проводника.

• Удельное сопротивление —  Используется для задания объёмных потерь в материалах.

• Условия излучения —  специальные граничные условия, предназначенные для корректного моделирования открытых электромагнитных областей, в которых волны свободно распространяются и покидают расчетную область без искусственного отражения от её границ. Условие определяет характер поведения поля на большом расстоянии от источников.

• Плоскость симметрии (Н-типа) —  данное условие позволяет заменить реальную симметричную часть конструкции математическим ограничением, не изменяя физику задачи.

• Периодические условия —  это тип краевых условий, при которых значения поля на противоположных границах расчетной области совпадают или пропорциональны. Они имитируют бесконечную среду, устраняя эффекты границ, часто используются для моделирования кристаллов.

Основные этапы анализа с применением МКЭ

Для правильного понимания принципа работы метода конечных элементов стоит понять, на каком принципе основано разбиение исследуемого объекта на отдельные части, называемые элементами сетки.


Конечный элемент — это ограниченная часть расчётной области, внутри которой искомое физическое поле аппроксимируется с помощью заданного набора базисных функций и конечного числа степеней свободы.


В САПР «ГАММА» решение ищется в виде комплексного вектора напряженности электрического поля как разложения по базисным функциях

где c_i – неизвестные коэффициенты,

  – базисные функции, выбираются исходя из геометрии задачи и граничных условий

Иначе говоря, конечный элемент представляет собой локальную математическую модель, позволяющую описывать поведение поля на небольшом участке области и связывать его значения с соседними участками через общие степени свободы.

Метод конечных элементов основан на мысленном представлении сплошного тела в виде совокупности отдельных конечных элементов, взаимодействующих между собой в конечном числе точек, которые в МКЭ принято называть узлами.

Этапы расчета методом конечных элементов

Дискретизация задачи

Происходит разбиение сложной геометрии на совокупность небольших, простых по форме элементов (в случае МКЭ - тетраэдров). Они покрывают фигуру без разрывов и пересечений. Для каждого элемента решение представляется в виде комбинации базисных функций. Таким образом, сложная задача сводится к набору локальных задач с последующим их объединением. Выбор тетраэдральных конечных элементов обусловлен используемым порядком базисных (аппроксимирующих) функций, который напрямую влияет на точность и вычислительную сложность расчёта.

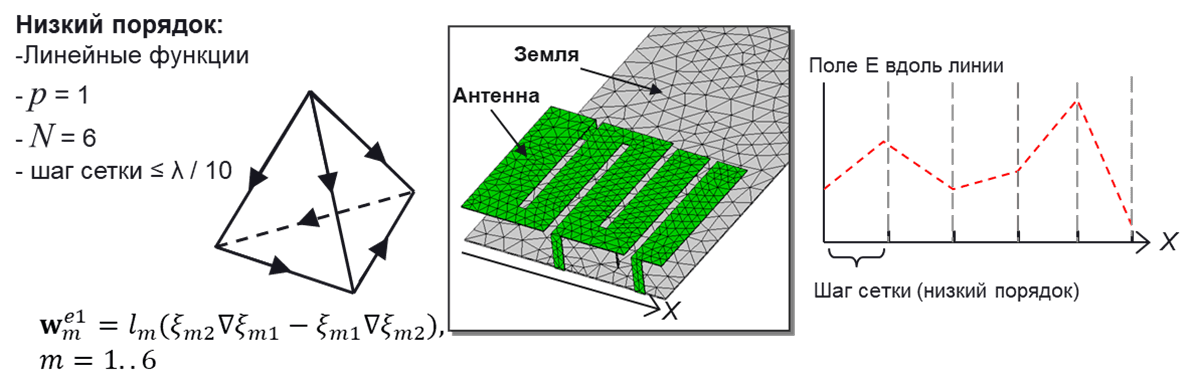

Низкий порядок аппроксимации (линейные базисные функции)

Используются тетраэдры нулевого порядка. Элементов здесь становится больше, их размер меньше, а сложность расчета уменьшается. Однако точность аппроксимации ограничена, особенно в областях с высокими градиентами полей. Точность расчета здесь немного уступает высокому порядку аппроксимации, но скорость расчета лучше. Шаг сетки должен быть маленьким, меньше λ/10. На каждый тетраэдр определено 6 базисных функций

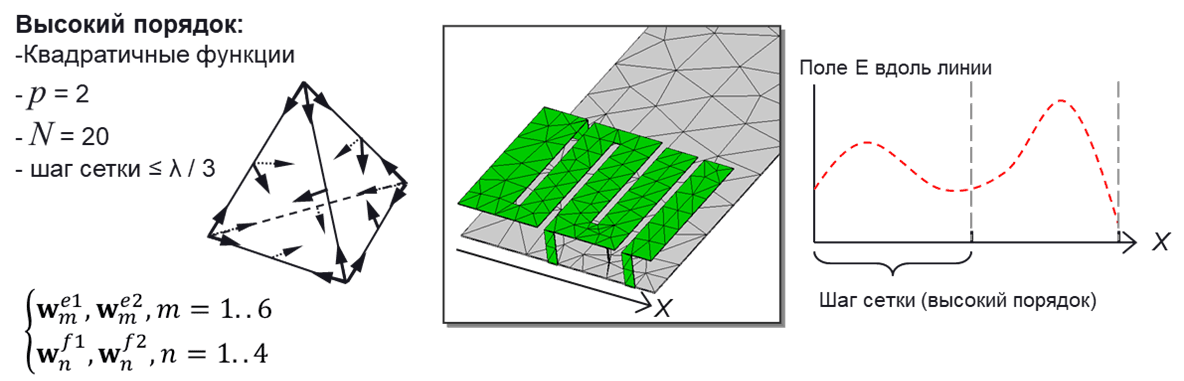

Высокий порядок аппроксимации (квадратичные базисные функции)

Применяются тетраэдры второго порядка. Это позволяет значительно повысить точность расчёта без чрезмерного локального сгущения сетки. Такой подход особенно эффективен при моделировании сложных физических процессов и плавно меняющихся полей. Точность здесь больше, но расчет ведется дольше. Шаг сетки больше, λ/3. На каждый тетраэдр определено 10 базисных функций.


Получение системы глобальных линейных алгебраических уравнений и ее решение для набора частот:

Где:


[K] - матрица жесткости


{u} - вектор неизвестных значений в узлах


{F} - вектор нагрузок (источников)


Решение этой системы даёт приближенную аппроксимацию поля во всей области


• Обработка результатов: расчет радиочастотных параметров, распределений полей и токов на заданной частоте.

После решения этих систем уравнений, результаты объединяются, чтобы получить общее поведение всей конструкции.

Принцип построения сетки

Изначально на модель накладывается аппроксимирующая ее стандартная сетка, чье количество узлов изначально зависит от нескольких факторов:

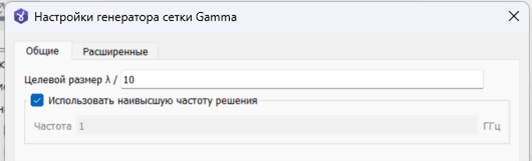

• Целевой размер сетки в длинах волн. Это длина ребра сетки, которая рассчитывается отдельно для каждого объекта на самой высокой частоте из заданного диапазона.

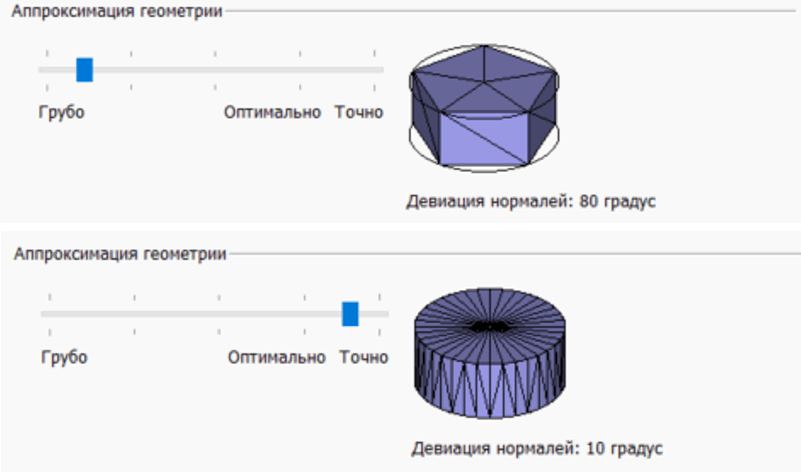

• Насколько плавно необходимо аппроксимировать геометрию (от грубой аппроксимации, до точной). Качество этого параметра напрямую влияет как на точность, так и на мощности, задействованные в ходе вычислений.

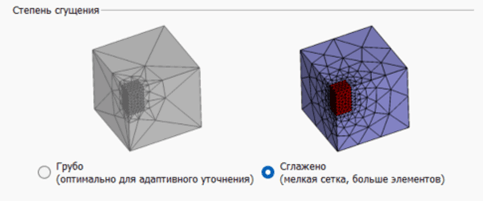

Степень сгущения сетки – это то, насколько «плавно» сетка переходит от более маленьких ячеек, в местах наиболее важных для анализа, к большим, там, где точность не является необходимой, а только тратит вычислительные ресурсы.

Таким образом, мы получаем начальную сетку, с которой будет работать программа.

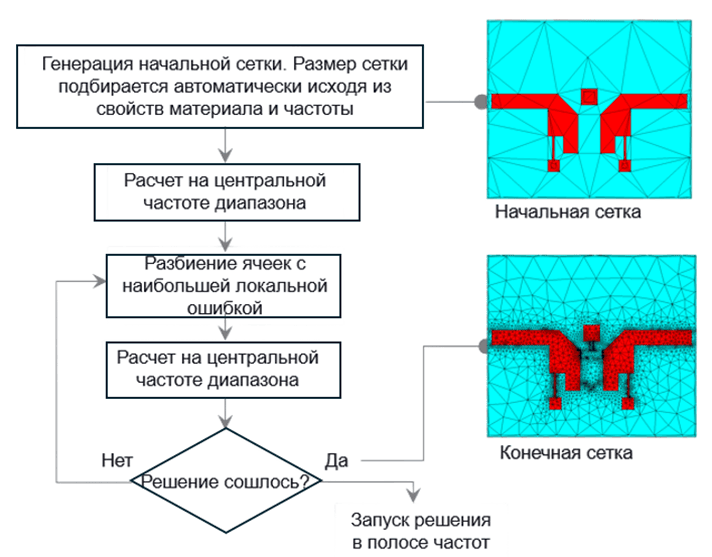

Процедура автоматической генерации и адаптации сетки

Преимущества метода

Построение и адаптация тетраэдальных КЭ-сеток делает метод конечных элементов одним из самых удобных и быстрых методов расчета. Благодаря оптимальному подходу к построению сетки, который учитывает индивидуальные физические и геометрические особенности конструкции, оперативная память используется более оптимизировано, что сокращает время расчета кратно, без потери точности. Это свойство незаменимо, когда модель имеет сложную геометрию.

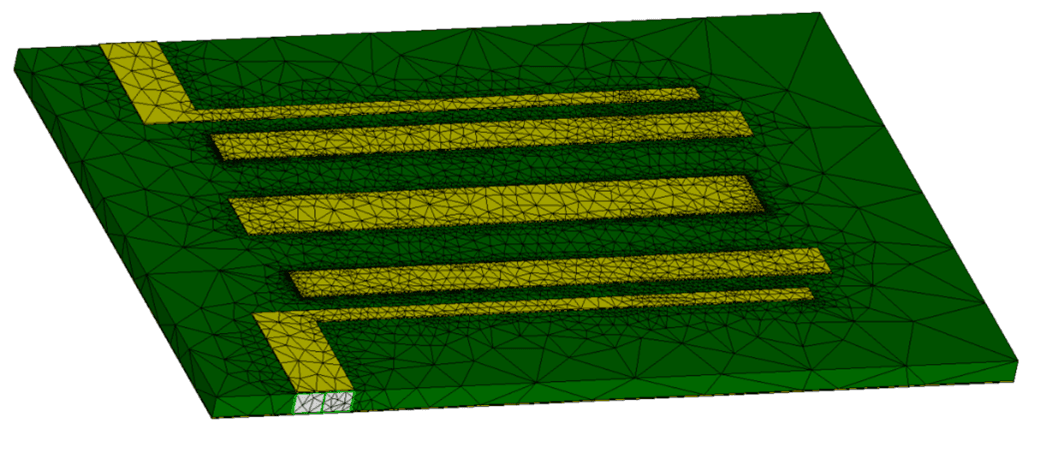

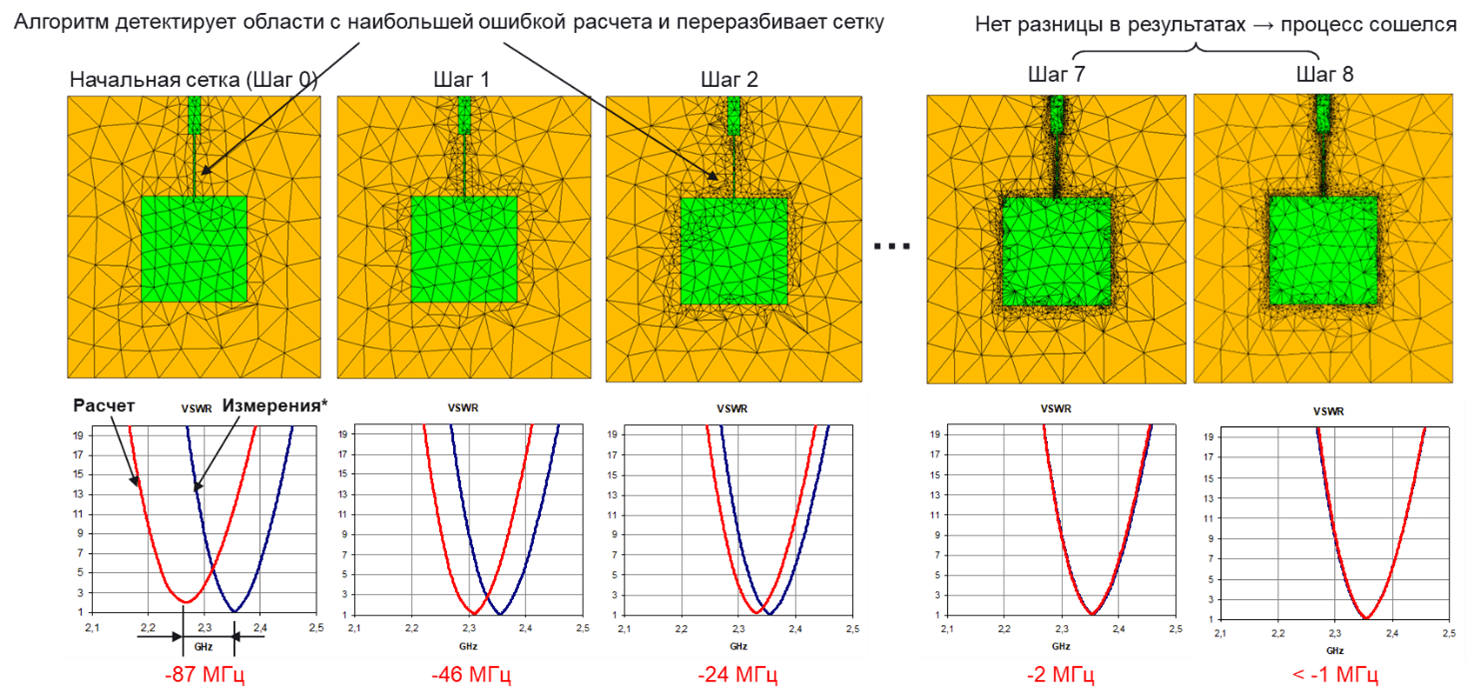

Адаптивное улучшение сетки в САПР «ГАММА»

Если в проекте, рассчитываемом инженером, есть особенности конструкции, это существенно влияет на количество элементов сетки по ряду причин:


• Сложные формы и кривизна: Области с высокой кривизной поверхности или резкими изгибами требуют более плотной сетки для точного воспроизведения формы.

• Такие особенности поверхности, как отверстия, ребра, выступы, тонкие зазоры, требуют более мелких элементов для правильного расчета

• Резонансные области: участки, где возникают резонансы или стоячие волны, - требуют более мелкой сетки для корректного моделирования частотных характеристик.

• Физические свойства и структурные особенности материалов – границы между разными материалами, особенно с резко различающимися свойствами, важно моделировать с высокой точностью.

Эта особенность сгущения сетки только в местах, где это остро необходимо, позволяет рационально расходовать время и расчетные ресурсы.

Важность адаптивных сеток для современной инженерии

Разберем его преимущества адаптивного улучшения:

• Повышение точности расчета. Адаптивные сетки увеличивают плотность узлов в областях с резкими изменениями параметров.

• Снижение времени расчета. Адаптивная сетка не тратит вычислительное время на расчет параметров в местах, где расчетное поле никак не меняется.

• Снижение нагрузки на вычислительные системы. Используя метод конечных элементов расчет может проводиться даже на обычном стационарном компьютере, без использования видеокарт или параллельных вычислений.

Возможности анализа МКЭ в САПР «ГАММА»

Анализ многополюсных устройств – часть повседневной инженерной практики, особенно когда это касается многоантенных систем, фазированных антенных решеток, фильтров и иных элементов СВЧ цепей. Многополюсные модели позволяют эффективно описывать сложные электромагнитные системы, сокращая время проектирования, оптимизации и затраты на прототипирование. Благодаря точности и гибкости этот метод широко применяется при разработке антенн, фильтров, передаточных линий и систем электромагнитной совместимости, занимая значимое место в современном инженерном анализе.

В САПР «ГАММА» в режиме МКЭ доступен широкий спектр функций для анализа и работы с многополюсниками:

• Расчёт и построение графиков различных частотных зависимостей параметров портов.

Расчет параметров S, Z и Y — ключевых характеристик в радиочастотной и антенной технике — включает в себя определение их значений на основе условий задачи и входных данных. Классические матрицы параметров многополюсников являются основными способами описания характеристик линейных многопортовых систем в радиочастотном анализе. Они позволяют полностью определить характер передачи и отражения сигналов. После получения этих параметров осуществляется визуализация их поведения: построение графиков в двумерном виде (2D), что позволяет наглядно проследить зависимость каждого параметра от различных переменных, а также создание диаграммы Смита.

• Также в рамках частотного анализа можно строить графики КСВН и характеристического (волнового) сопротивления порта, которое определяет соотношение между напряжением и током в волновой форме при распространении сигнала по линии или внутри порта.

• Быстрое частотное сканирование и работа с дискретными наборами частот.

Это метод быстрого анализа характеристик системы или устройства на различных частотах в диапазоне. В программе «ГАММА» такое сканирование позволяет оперативно получать параметры импеданса, КСВН, и другие показатели по выбранной частотной полосе, без необходимости вручную настраивать и измерять каждую точку отдельно.

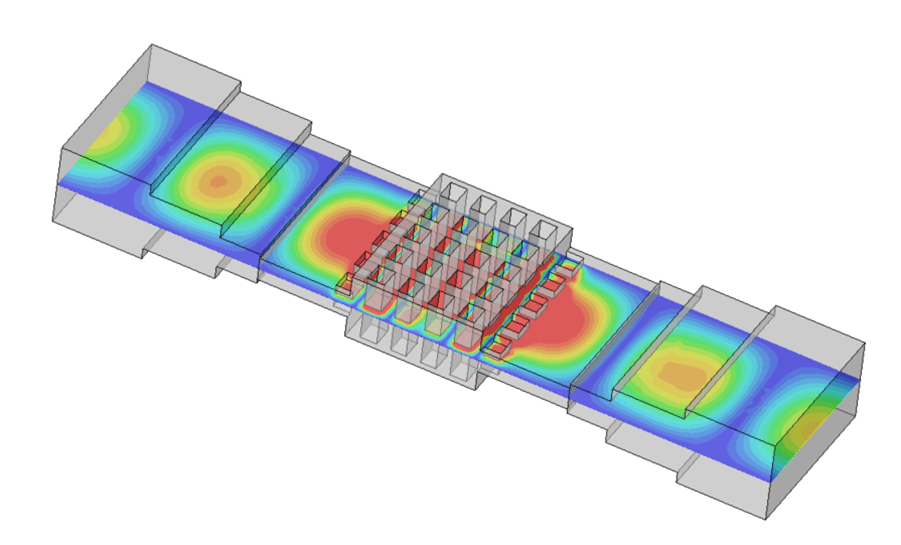

Расчёт собственных колебаний резонаторов и других СВЧ-структур

Расчёт собственных колебаний является одним из базовых этапов проектирования резонаторов и других СВЧ-структур. Он позволяет определить частоты, на которых конструкция способна эффективно накапливать электромагнитную энергию, а также понять, каким образом формируются пространственные распределения электрического и магнитного полей внутри устройства.


В САПР «ГАММА», данный анализ выполняется в режиме расчёта собственных мод (eigenmode-анализ). В отличие от частотных расчётов с внешним возбуждением, здесь структура рассматривается как замкнутая или квазизамкнутая система без источников. Программа ищет собственные решения уравнений Максвелла, соответствующие естественным режимам колебаний электромагнитного поля.


Численно задача решается в частотной области методом конечных элементов. Геометрия разбивается на конечно-элементную сетку, после чего формируется матричная задача на собственные значения. Каждое найденное собственное значение соответствует резонансной частоте, а собственный вектор описывает форму колебаний — распределение поля внутри резонатора или структуры.


Результатом расчёта являются резонансные частоты, моды колебаний и их полевые распределения. Эти данные дают инженеру представление о рабочем диапазоне устройства, возможных паразитных резонансах и чувствительности конструкции к изменениям геометрии или свойств материалов.

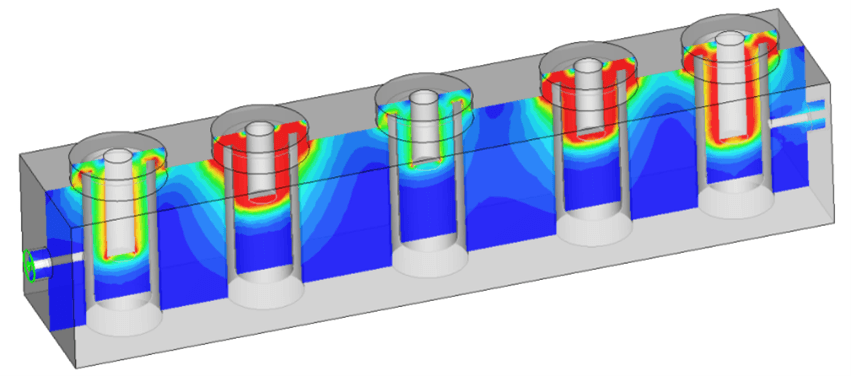

На практике расчёт собственных колебаний широко используется при проектировании волноводных, диэлектрических и планарных резонаторов, фильтров, мультиплексоров, антенн и антенных решеток, а также периодических СВЧ-структур. Часто он выполняется на раннем этапе проектирования — ещё до задания портов и возбуждений. Это позволяет заранее определить перспективные рабочие частоты и исключить нежелательные моды, что существенно упрощает последующий частотный анализ и сокращает общее время разработки.

Типы источников, поддерживаемые МКЭ-модулем

Отдельного внимания заслуживает поддержка источников в МКЭ-модуле, поскольку их корректный выбор напрямую определяет достоверность расчётов. Ограниченная или упрощённая реализация может привести к математическим ошибкам и потере физического смысла результатов. Поэтому при разработке САПР «Гамма» ключевой задачей стало создание универсального МКЭ-модуля, обеспечивающего полноценное моделирование всех источников, применяемых при расчёте СВЧ-устройств, без введения упрощающих допущений:

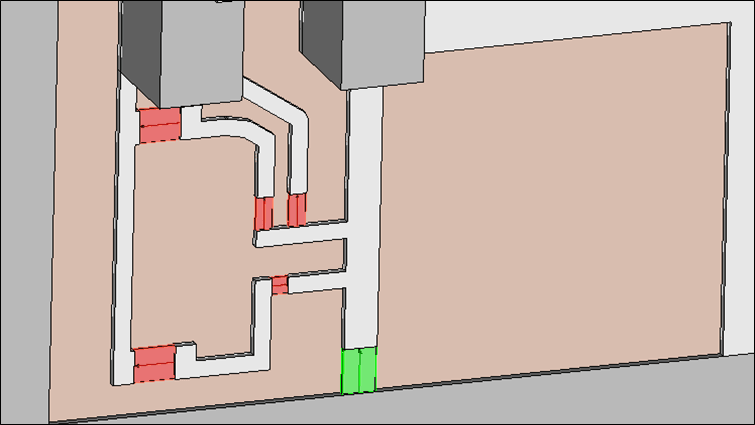

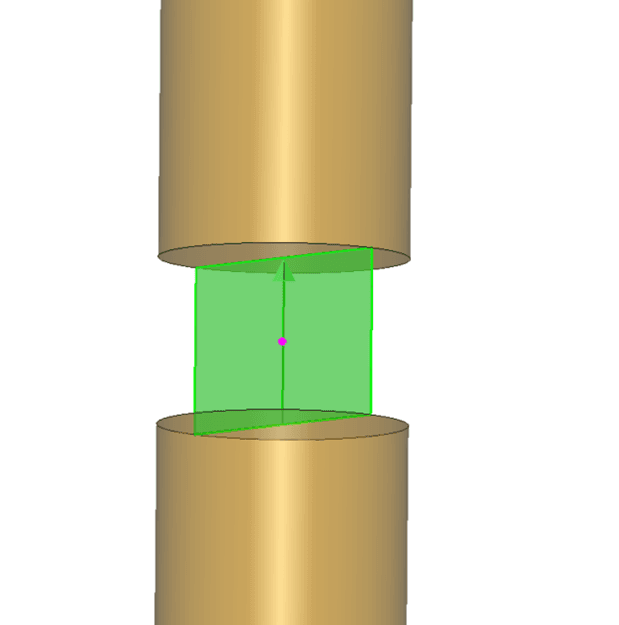

• Сосредоточенные порты, используемые в СВЧ как идеализированная модель порта входа или выхода, то есть вся энергия проходит через одну точку, а не распределена по длине или площади

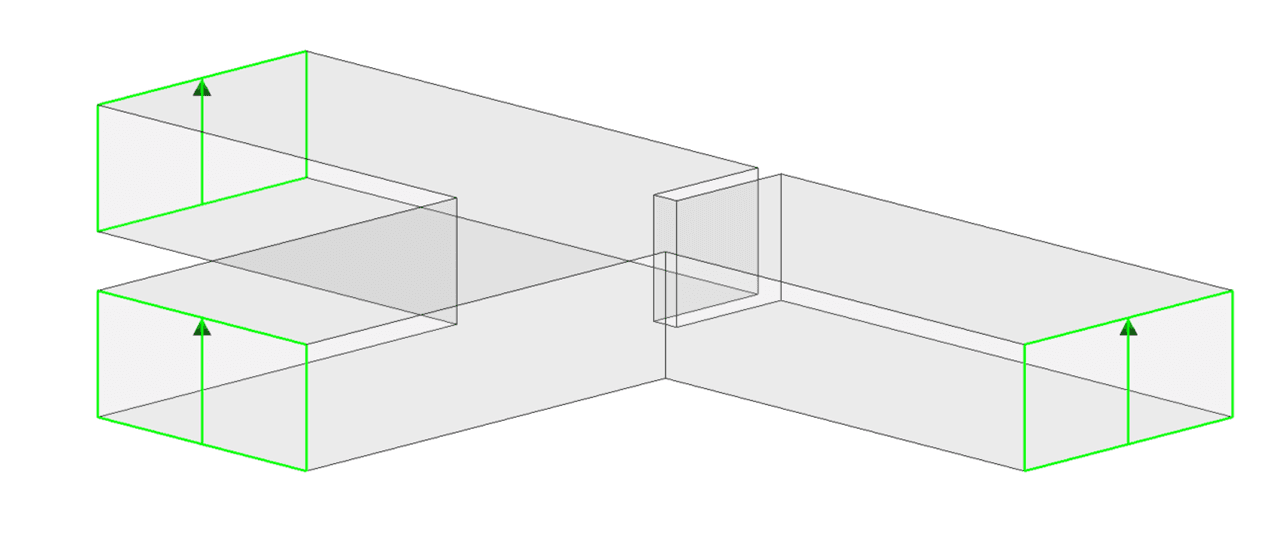

• Прямоугольные порты – часто используются для моделирования входов и выходов волноводов и волноводных линий. На сечение (чаще всего прямоугольник) задается распределение полей.

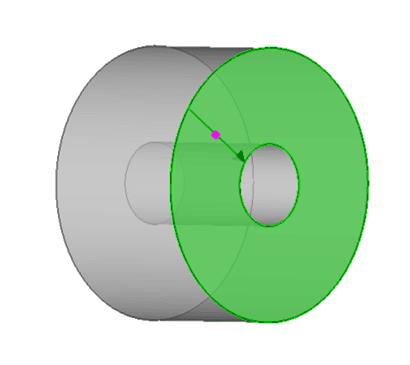

• Коаксиальные порты – порт, имитирующий вход и выход коаксиального кабеля.

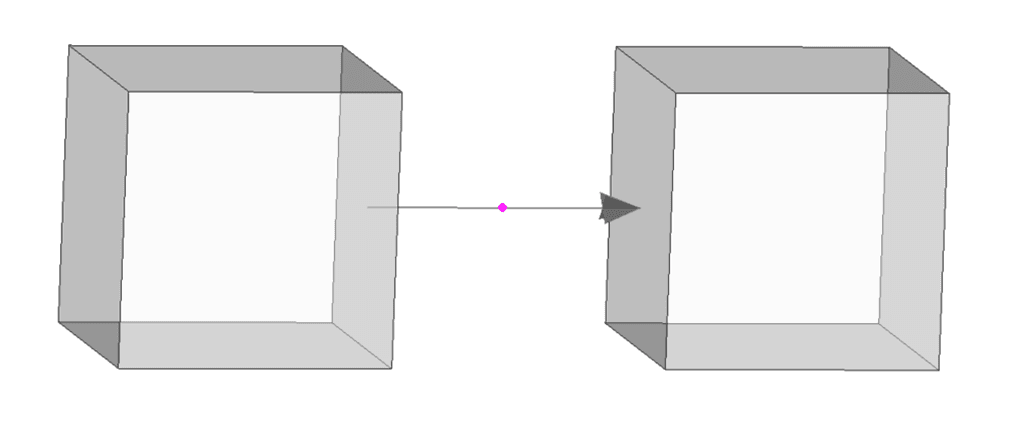

• Электрические и магнитные диполи - это простейшая модель излучающего электромагнитного элемента, представляющая собой либо пару противоположных зарядов (электрический диполь), либо замкнутый токовый контур (магнитный диполь), создающую соответствующее поле и излучающую электромагнитные волны.

• Источники напряжения и тока - это базовые идеализированные элементы электрических цепей, которые обеспечивают постоянное напряжение или ток независимо от нагрузки, служащие фундаментом для анализа и проектирования электрических и радиотехнических систем.

Использование источников напряжения и тока — это основа инженерного подхода, позволяющая точно моделировать, анализировать и оптимизировать самые разные электрические и радиочастотные системы в реальных условиях. База, без которой никуда.

Высокопроизводительные вычисления

Современные задачи электромагнитного моделирования становятся всё более сложными и требовательными к вычислительным ресурсам. Для эффективной обработки больших и детализированных моделей важна высокая гибкость программного обеспечения в предоставлении высокопроизводительных вычислений.


Высокопроизводительные вычисления (HPC) — это технология, позволяющая решать сложные вычислительные задачи путем одновременного использования множества вычислительных ресурсов. В отличие от традиционных компьютерных систем, где задачи обрабатываются последовательно, HPC-системы распределяют нагрузку между сотнями или тысячами процессоров, работающих параллельно.


САПР «ГАММА» предлагает механизмы поддержки высокопроизводительных вычислений, которые позволяют существенно ускорить процесс моделирования за счёт использования возможностей современных многоядерных процессоров. Рассмотрим, как в ГАММА реализована эта поддержка и какие преимущества она даёт пользователям.


Система «ГАММА» поддерживает возможность удалённого выполнения вычислений, что позволяет запускать сложные модели на выделенных вычислительных узлах или мощных серверах, которые могут находиться как в локальной сети организации, так и в облаке. Это значит, что пользователь не ограничен ресурсами своего рабочего компьютера и может использовать специализированные высокопроизводительные кластеры (HPC), оптимизированные для обработки тяжёлых задач.


Задачи высокой сложности — например, моделирование больших антенн, сложных СВЧ-систем, точный расчёт полей в объёмных структурах — требуют огромных вычислительных ресурсов и памяти. Без HPC такие расчёты могут занимать недели или быть просто невозможны на обычных рабочих станциях.


В случаях, когда необходимо ускорить вычисления можно использовать параллельные вычисления — это способ ускорения решения задач за счёт одновременного выполнения нескольких вычислительных операций на множестве процессорных ядер внутри одного компьютера.


Когда мощности одной вычислительной машины недостаточно можно использовать распределенные вычисления - когда вычислительная задача делится на части и эти части одновременно обрабатываются на нескольких компьютерах или вычислительных узлах, объединённых в сеть (например, в кластере или суперкомпьютере). Каждый узел работает над своей частью, а результаты потом собираются и объединяются.


Благодаря HPC-технологиям инженеры и исследователи получают возможность создавать более точные и сложные модели, сокращать время разработки и открывать новые возможности в различных областях науки и техники.


Применение МКЭ в САПР «ГАММА»

Метод конечных элементов (МКЭ) является одним из наиболее эффективных численных методов для решения широкого спектра инженерных задач, связанных с анализом электромагнитных, механических и тепловых процессов.

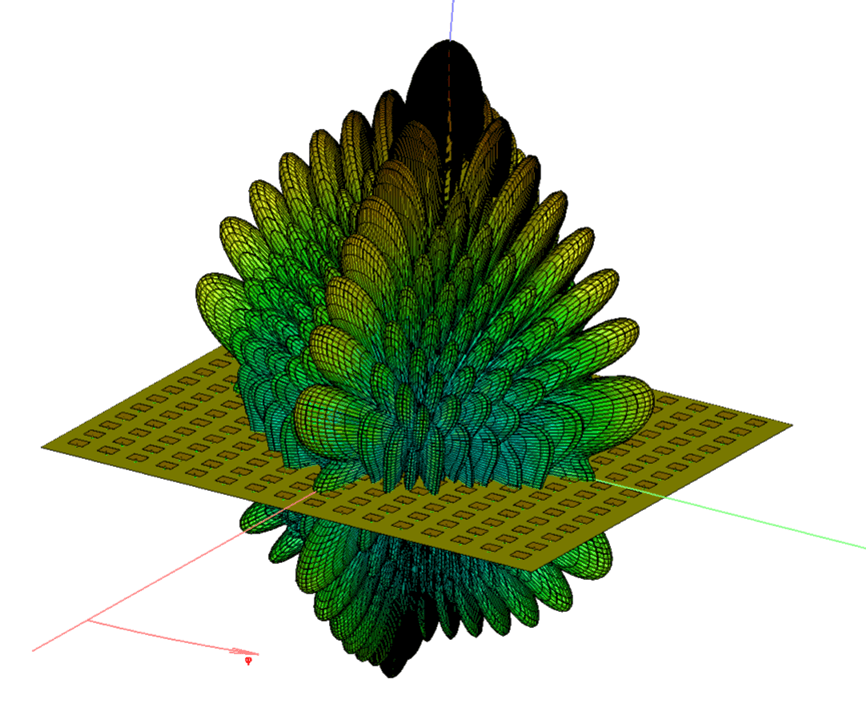

Особое значение применение МКЭ в САПР «ГАММА» приобретает при работе с антенными решетками, СВЧ-фильтрами и компонентами, характеризующимися высокой точностью геометрии и небольшим числом собственных мод колебаний.


Таким образом, использование метода конечных элементов в САПР «ГАММА» за счет адаптивных сеток позволяет решать широкий спектр инженерных задач, связанных с анализом электромагнитных и механических процессов в сложных технических системах, обеспечивая высокую точность и надежность расчетов, без колоссальных затрат времени.

МКЭ — один из ключевых методов высокоточного моделирования

Метод конечных элементов является одним из ключевых методов высокоточного численного моделирования, широко применяемым при решении сложных инженерных задач. Его использование позволяет детально анализировать физические процессы и получать достоверные результаты даже для объектов со сложной геометрией и строгими требованиями к точности.


Реализация МКЭ в САПР «ГАММА» предоставляет инженерам мощный и гибкий инструмент анализа, обеспечивающий высокую точность расчётов, развитые средства настройки моделей, поддержку высокопроизводительных вычислений (HPC) и широкий набор инструментов для исследования электромагнитных и других физических характеристик изделий.


Развитие и внедрение отечественных САПР, таких как САПР «ГАММА», имеет стратегическое значение для обеспечения технологической независимости в инженерных и наукоёмких отраслях, снижет зависимость от зарубежного программного обеспечения и повышает устойчивость и конкурентоспособность отечественной промышленности.
