Определение
Волновое сопротивление — это характеристика линии передачи, показывающая отношение амплитуд напряжения и тока бегущей волны в ней. Оно выражается в омах и зависит от геометрии линии, свойств материалов и частоты сигнала. В радиотехнике волновое сопротивление используется для описания кабелей, волноводов и других устройств передачи энергии.
Физический смысл и параметры
Физически волновое сопротивление определяет, какое соотношение напряжения и тока поддерживается при распространении электромагнитной волны без отражений. Для согласованной линии оно остается постоянным вдоль всей длины. На значение влияют параметры среды: диэлектрическая проницаемость, магнитная проницаемость и распределение полей в проводниках.
Формулы расчета для различных линий
Для длинной линии с распределенными параметрами волновое сопротивление вычисляется по формуле:
Где:
R - Удельное сопротивление
L - Удельная индуктивность
G - Удельная проводимость
C - Емкость линии
Для идеальной без потерь линии:

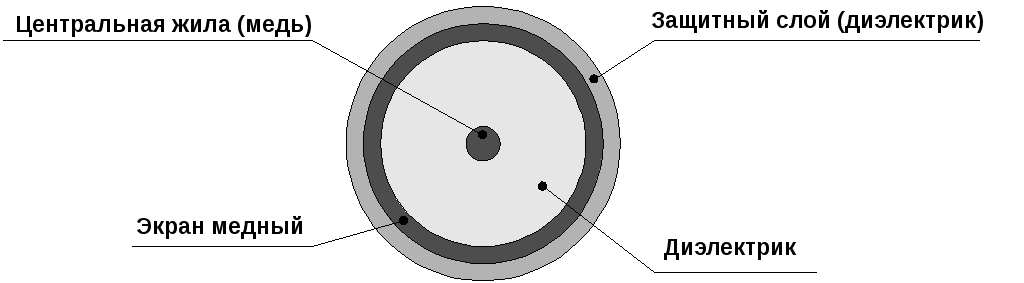

Для коаксиального кабеля:
Где:
D - диаметр внешнего проводника
d - диаметры внутреннего проводника
Для волноводов волновое сопротивление зависит от типа моды и граничных условий.
Влияние на передачу сигнала
Если источник и нагрузка имеют разное волновое сопротивление, часть энергии отражается, что ухудшает качество сигнала и увеличивает потери. Особенно чувствительны к этому высокочастотные линии, где отражения могут вызвать искажения формы импульсов и стоячие волны.
Согласование и отражения

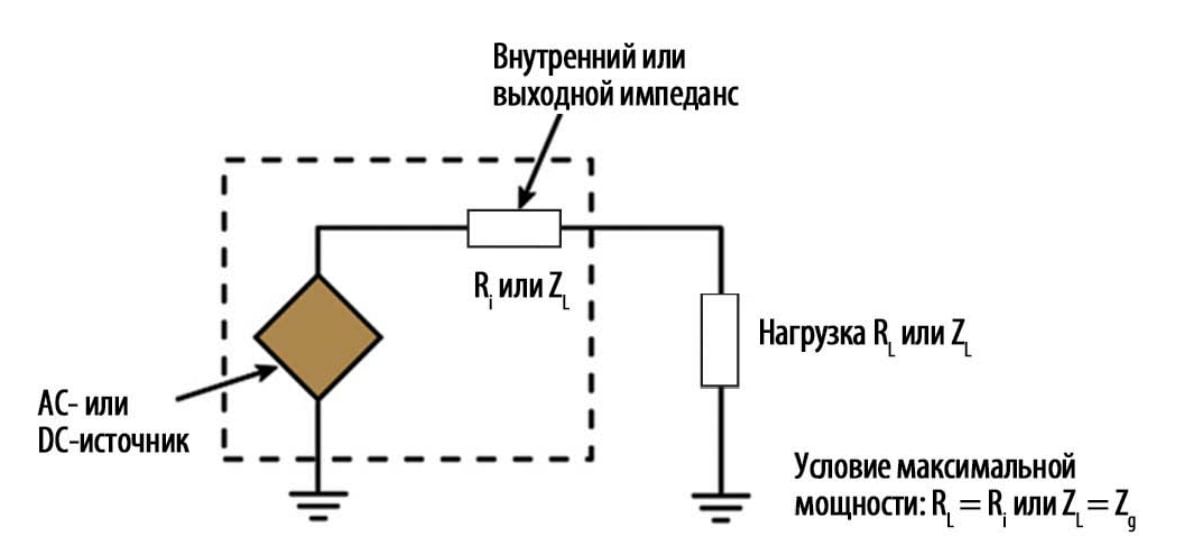

Согласование импедансов — это подбор нагрузочного сопротивления, равного волновому сопротивлению линии, что обеспечивает передачу максимальной мощности без отражений. В радиотехнике применяются согласующие цепи, трансформаторы и специальные элементы для минимизации потерь в трактах передачи.
Волновое сопротивление — ключевой параметр линий передачи, определяющий эффективность распространения сигналов. Его учет и правильное согласование источников, кабелей и нагрузок необходимы для надежной работы коаксиальных трактов, волноводов и других радиотехнических систем.
