Определение
Рупорная антенна — это антенна с плавно расширяющимся волноводом, предназначенная для эффективного излучения или приема электромагнитных волн, чаще всего в диапазоне СВЧ.
Принцип работы и конструкция

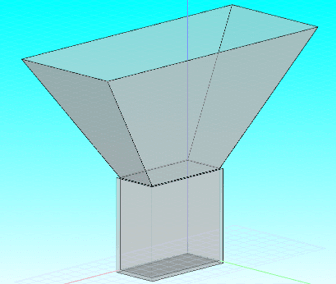

Конструкция рупорной антенны довольно простая: волновод с расширяющимся сечением (рупор) своим узким концом совмещен с прямоугольным волноводом.
Рупорное расширение на конце антенны позволяет формировать узконаправленный пучок энергии электромагнитной волны волновода. Сигнал, поступающий на узкий конец рупора, отражается от его стенок и постепенно преобразуется в плоскую волну, которая распространяется в заданном направлении.
Особенности
Благодаря своей структуре рупорные антенны отличаются высокой направленностью и возможностью стабильной работы в широком диапазоне частот, а также их несомненным преимуществом является простота конструкции.
Однако, они обладают ограниченным коэффициентом усиления и их применение затруднительно на низких частотах из-за требования к значительному увеличению конструкции.
Основные характеристики
К основным характеристикам рупорной антенны относятся:
- Коэффициент усиления - характеризует насколько эффективно антенна фокусирует сигнал
- Ширина диаграмма направленности - определяет узконаправленность антенны
- Коэффициент стоячей волны (КСВН) - чем меньше, тем лучше согласована антенна
- Полоса пропускания - полоса частот от 1 ГГц до 100 ГГц, может быть и шире в зависимости от конструкции антенны
Область применения
Применяются везде где требуется направленная передача сигнала на большие расстояния в широкой полосе частот: радиосвязь и радиолокация, спутниковые системы связи, телевидение.
Заключение
Простота конструкции и возможность обеспечения эффективной передачи сигнала сделала рупорные антенны незаменимым инструментом в области связи.
