Определение
Направленный ответвитель — это пассивное устройство СВЧ-техники, предназначенное для выделения части мощности из основной линии передачи сигнала в заданном направлении, при этом обеспечивая высокую изоляцию и минимальные искажения.
Принцип работы

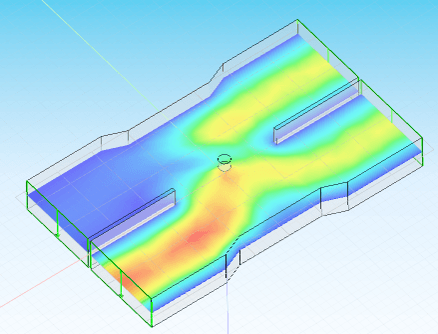

Принцип работы заключается в направленном ответвлении части энергии электромагнитной волны из основного (первичного) канала в вспомогательный (вторичный). Элементами связи между двумя каналами (линиями) служат отверстия в стенках волновода, щели, шлейфы и т.д.
Процесс происходит следующим образом: падающая волна из основной линии попадает во вторичную, возбуждая две пары волн, распространяющихся от отверстия в обе стороны. Волны накладываются друг на друга, но распространяясь в одном направлении они гасят друг друга, а в противоположном образуют ответвленную волну. Если поменять направление падающей волны, то во вторичном канале направления также поменяются.
Особенности
- Работает только в одном направлении, реагируя на падающую или отраженную волну в основном тракте
- Сигнал во вторичном тракте преимущественно передается в одном направлении, исключая переотражение
- Конструкция обеспечивает изолированность портов друг от друга
Технические характеристики
Основные технические характеристики направленных ответвителей:
- Коэффициент ответвления - характеризует какая часть входной мощности передается на ответвленный порт
- Вносимые потери - потери мощности при прохождении через основной канал
- Изоляция - важная характеристика для предотвращения обратного влияния волны из вторичного канала
- Диапазон частот - диапазон частот, в котором система работает корректно
- КСВН - показатель согласованности устройства с остальной системой
Область применения
Чаще всего направленные ответвители используются в измерительных приборах, позволяя измерять некоторые параметры сигналов, в радиоэлектронной аппаратуре и системах, а также в ВЧ и СВЧ системах, в том числе на базовых станциях, в спутниковой связи и радиолокации.
Заключение
Направленный ответвитель позволяет подконтрольно и направлено ответвлять часть мощности электромагнитной волны, что делает его незаменимой частью сложных радиотехнических структур.
