Определение
Циркулятор — это пассивное многопортовое устройство, обеспечивающее направленное распределение сигналов между входными и выходными портами.
Конструкция
Конструкция циркулятора представляет собой симметричный Y- или -образный узел, в центре которого намагниченный ферритовый элемент.
Основные элементы:
- Ферритовый сердечник
- Постоянный магнит, создающий постоянное поле
- Порты (коаксиальные, волноводные или полосковые)
- Согласующие элементы и нагрузка
Принцип работы

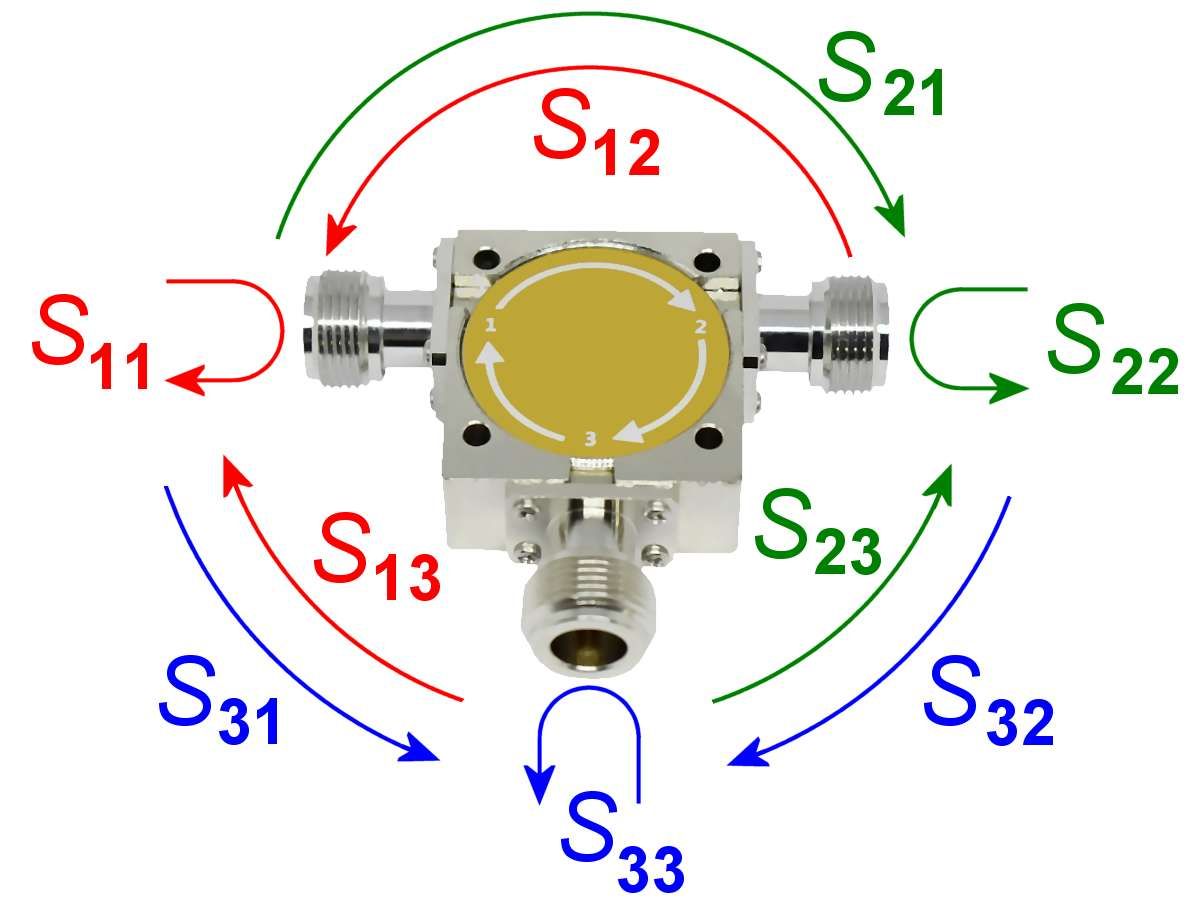

Работа циркулятора основана на гиротропных свойствах намагниченного феррита. В таком феррите распространяются две волны с круговой поляризацией (правая и левая) с разными фазовыми скоростями. Это обеспечивает последовательный путь сигнала от первого входа ко второму, от второго к третьему, от третьего обратно к первому, то есть изолировано по кругу.
Основные параметры
Корректность работы циркулятора определяется следующими параметрами:
- Рабочая частота (диапазон частот)
- Вносимые потери
- Обратные потери
- Коэффициент стоячей волны
- Предельная рабочая мощность
- Диапазон рабочих температур
Типы циркуляторов
Циркуляторы классифицируются по нескольким признакам, среди которых:
- По принципу действия: ферритовые (в центре феррит) и электронные (управляются фазовращателями)
- По типу подключения: коаксиальные; волноводные; микрополосковые
Применение
Применяется в СВЧ- и радиотехнических системах для развязки передатчика и приёмника, защиты оборудования и организации антенно-фидерных трактов.
Заключение
Циркулятор — незаменимое устройство-развязка в радиотехнических системах, позволяющее направлять сигнал по заданному направлению между портами, при этом обеспечив их изоляцию.
